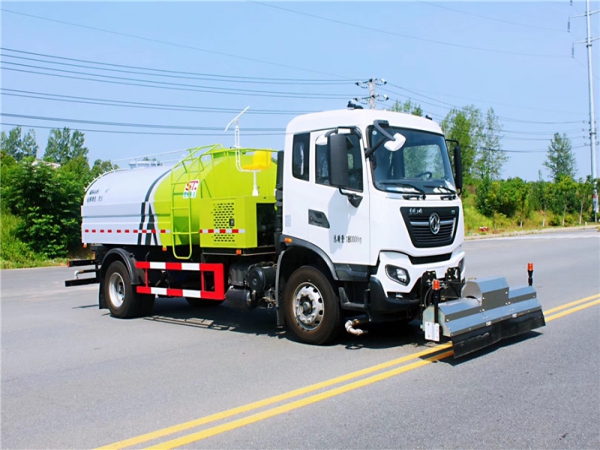

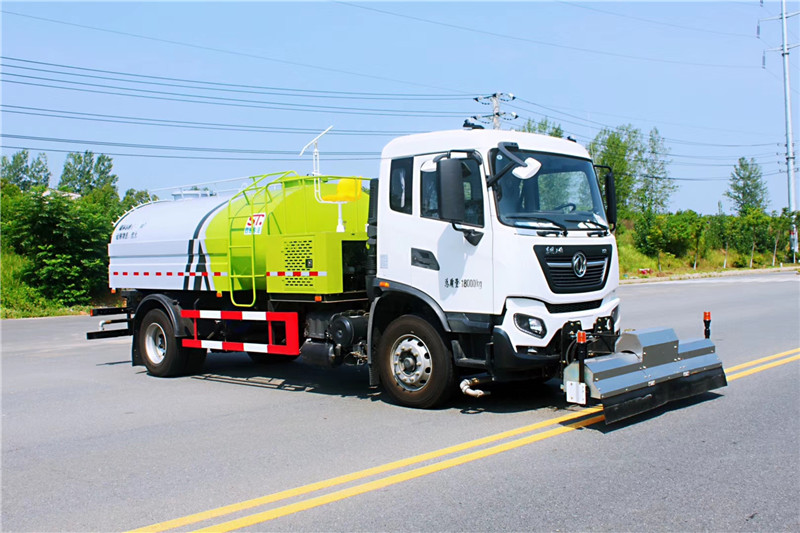

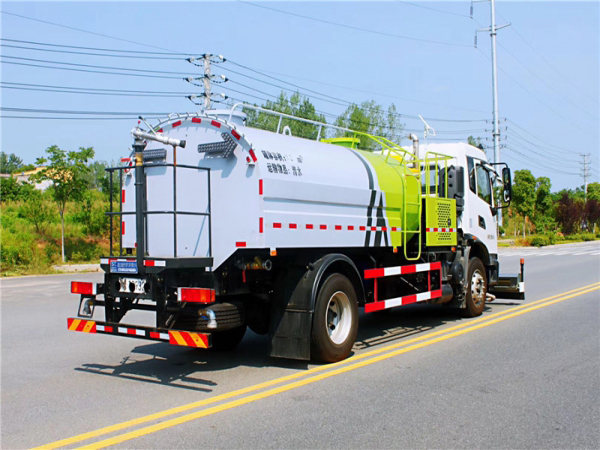

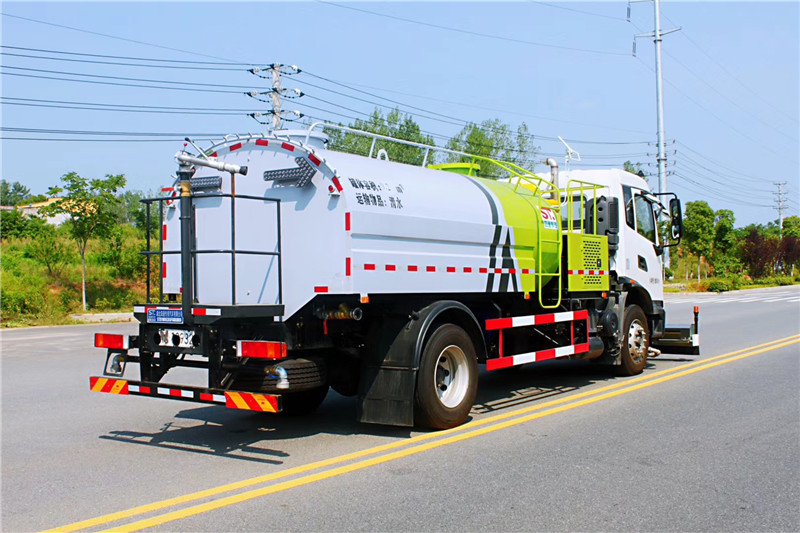

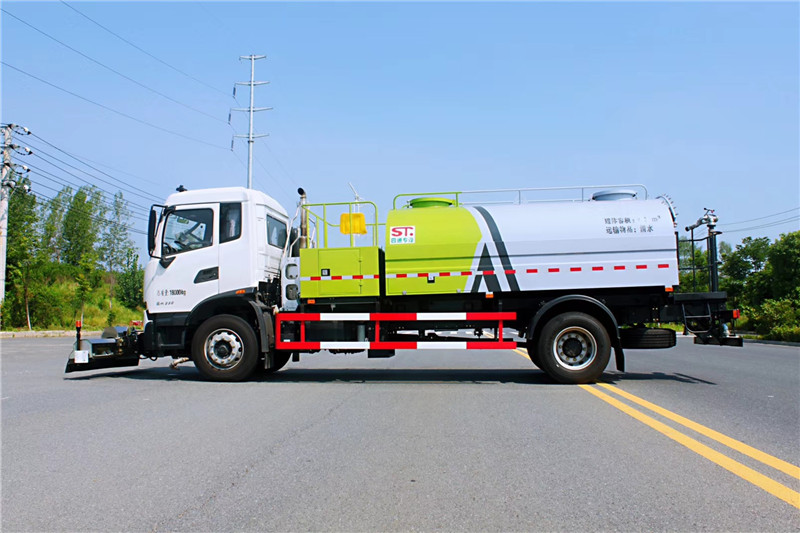

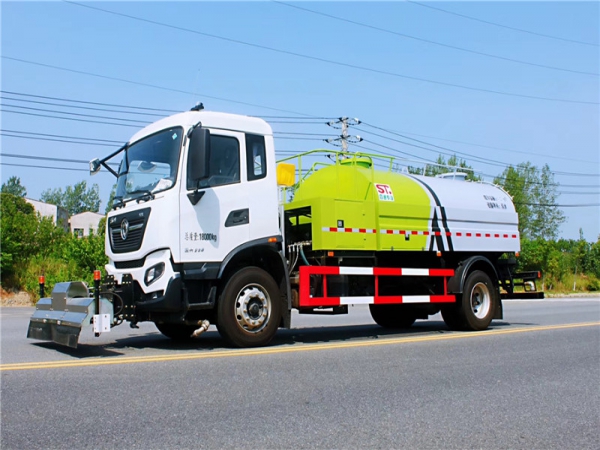

东风天锦高压清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压（气路）、电器三部分合为一体的专用冲洗作业车。本车具有独立的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式进行清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷枪还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水枪射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
本车的高压水泵、喷嘴、高压喷枪及关键的液压、电气原件均采用国际名牌产品，性能优良、工作可靠。
标准参数
汽 车 底 盘 | 底盘型号 | DFH1180EX8 | |||||
发动机型号/功率 | D6.7NS6B230 B6.2NS6B210 | 169kW 154kW | |||||
燃油种类 | 柴油 | ||||||
副发动 机及传 动系统 | 副发动机 | 型号 | 江铃JE493G3 | ||||
额定功率 | 57kw/3600/r/min | ||||||
工作转速 | 1500～1700 r/min | ||||||
电磁离合器 | DLK1-40 | ||||||
联轴器 | TGLA9 | ||||||
高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 | ||||
品牌 | 德国品孚 | ||||||
型号 | PT40 | ||||||
压力 | 10 MPa | ||||||
转速 | 800（900）r/min | ||||||
水阀 | 型式 | 气控高压球阀 | |||||
压力 | 10MPa | ||||||
喷水架喷嘴 | 型式 | 高压洗涤型 | |||||
角喷嘴 | 型式 | 高压洗涤型 | |||||
喷雾喷嘴 | 型式 | 细微雾化型 | |||||
水滤 | 型式 | 滤网式 | |||||
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 | ||||
品牌 | 杭州威龙 | ||||||
型号 | 80QZB(F)-60/90；50/110（选用） | ||||||
扬程 | 90m；110m | ||||||
转速 | 1480r/min | ||||||
水阀 | 气控球阀 | ||||||
液压 系统 | 型式 | 开式、电液控制 | |||||
主要元件 | 齿轮泵、液压缸、电磁阀 | ||||||
系统最高压力 | 16MPa | ||||||
液压油箱容量 | 65L | ||||||
技术参数
项 目 | 单位 | 参 数 | 备 注 | ||
作 业
性
能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 | |
喷水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
高压清洗 | Km/h | 3-15 | 副发转速1700r/min | ||
高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
最高清洗水压力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
喷雾水流量 | L/min | 134 | |||
低压洒水流量 | L/min | 600~800 | |||
低压冲洗宽度 | m | ≥24 | |||
洒水宽度 | m | ≥16 | |||
水枪射程 | m | 38 | |||
水罐容积 | L | 9300 | 最大容积可达11方 | ||
行 使 性 能 | 最高车速（满载） | km/h | 90 | ||
最大爬坡角 | (°) | 12 | |||
制动距离 | m | ≤10 | |||
最小转弯直径 | m | ＜16 | |||
质量 参数 | 整车整备质量 | kg | 8940 | 基本型 | |
最大总质量 | kg | 18000 | |||
结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9850×2500×3090 | 运输状况(基本型) | |
轴距 | mm | 5000,4700,4500 | |||
接近角 | (°) | 17 | 喷水架提升 | ||
离去角 | (°) | 13 | |||
