【整车技术参数】 | |||
产品名称 | 重汽浩瀚后双桥18方勾臂垃圾车 | ||
总质量(kg) | 25000 | 罐体容积(m3) | |
额定质量(kg) | 13470,13405,13290,13225,13170,13105 | 外形尺寸(mm) | 8330,8480,8520X2530,2550X3090,3150,3220,3550 |
整备质量(kg) | 11400,11580,11700 | 货厢尺寸(mm) | XX |
额定载客(人) | 准拖挂车总质量(kg) | ||
驾驶室准乘人数(人) | 2,3 | 鞍座载质量(kg) | |
接近角/离去角(°) | 17/22,17/24,17/27 | 前悬/后悬(mm) | 1550/1105,1550/1255,1550/1080,1550/1230,1550/1020,1550/995 |
轴荷(kg) | 7000/18000(二轴组) | 车速(km/h) | 89,102 |
备注 | 备注：1.ABS型号:446 004 6300或EBS3;ABS生产企业:威伯科汽车系统有限公司;2. 随底盘选装高位保险杠,选装保险杠外观,选装踏步,选装昼间行驶灯,选装油浴式空滤器,选装消声器,选装前面罩,选装侧翼子板和踏步配色,选装直接供电方式ETC车载装置,选装限速装置,限速装置限速(km/h):89,仅用WP10H400E62,WP9H350E62,MC07.29-60,MC07.27-60,MC07H.33-60,WP8.350E61,MC07.31-60,MC07H.35-60发动机;3.侧、后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,截面尺寸120×60mm,下边缘离地高500mm;4.发动机/油耗值(L/100km)对应关系为:WP10H400E62/31.64,WP9H350E62/31.32,MC07.29-60/32.28,MC07.27-60/32.28,MC07H.33-60/31.57,WP8.350E61/32.17,MC07.31-60/32.28,MC07H.35-60/31.57;5.该车通过勾臂装置及液压系统,实现对垃圾的装载及卸料作业功能;6.该车安装具有卫星定位功能的行驶记录仪;7.整车外形长/轴距/前悬/后悬对应关系(mm):8330/4325+1350/1550/1105,8480/4325+1350/1550/1255,8330/4300+1400/1550/1080,8480/4300+1400/1550/1230,8520/4600+1350/1550/1020,8520/4575+1400/1550/995. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257V464JF1 | 底盘名称 | 载货汽车底盘 |
名称 | 豪沃牌 | 生产企业 | 重汽集团济宁商用车有限公司 |
轴数 | 3 | 轮胎数 | 10 |
轴距(mm) | 4325+1350,4300+1400,4600+1350,4575+1400 | ||
轮胎规格 | 11.00R20 18PR,12.00R20 16PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR | ||
钢板弹簧片数 | 3/-,3/-/-,3/1+-/1+-,3/2+-/2+-,3/4,3/5,3/12,4/-,4/-/-,4/1+-/1+-,4/2+-/2+-,4/5,4/12,9/-,9/-/-,9/12,10/ | 前轮距(mm) | 1996,2022,2041 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1860/1860 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
WP10H400E62 | 潍柴动力股份有限公司 | 9500 | 294(kw)/399.84(ps) |
WP9H350E62 | 潍柴动力股份有限公司 | 8800 | 257(kw)/349.52(ps) |
MC07.29-60 | 重型汽车集团有限公司 | 6870 | 213(kw)/289.68(ps) |
MC07.27-60 | 重型汽车集团有限公司 | 6870 | 202(kw)/274.72(ps) |
MC07H.33-60 | 重型汽车集团有限公司 | 7360 | 240(kw)/326.4(ps) |
WP8.350E61 | 潍柴动力股份有限公司 | 7800 | 257(kw)/349.52(ps) |
MC07.31-60 | 重型汽车集团有限公司 | 6870 | 228(kw)/310.08(ps) |
◇底盘配置：底盘采用 MC07.31-60 曼机 310 马力发动机，豪沃 9 档带取力器，豪沃
H77-2300mm 四点悬浮，轴距 4600+1350mm,采用 11.00R20 钢丝胎、气囊
座椅、双层车架、前后多片簧、300L 油箱、空调、中控锁、电动门窗、遥控钥
匙、ABS、重汽智能通 D 版

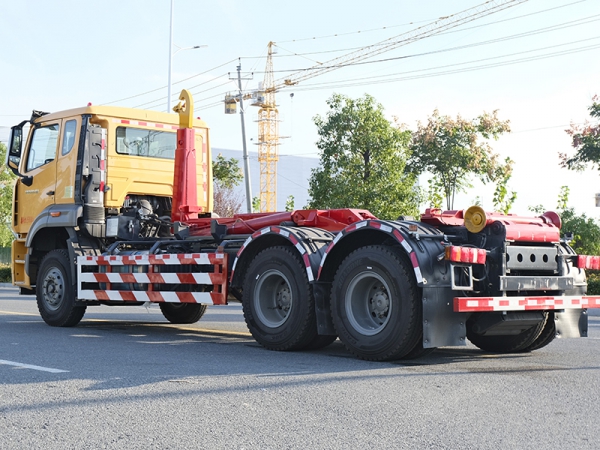

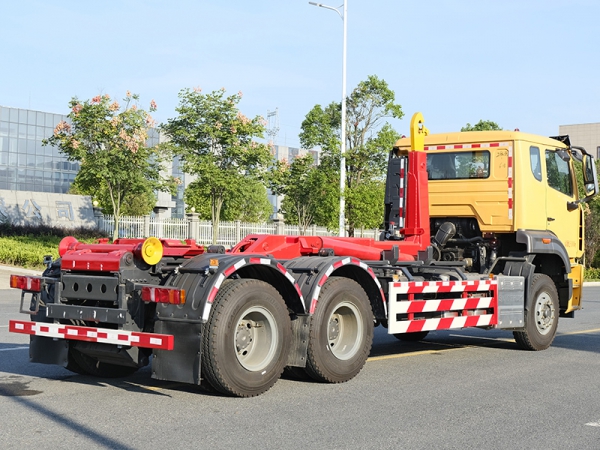

重汽浩瀚勾臂式垃圾车上装系我公司采用国内外技术倾力打造，车厢可卸式垃圾车相关配置说明：
1.操控：遥控+手动，快捷方便，独有技术；
2.油缸：我司特殊设计，国内知名工厂生产，全部采用进口密封件，性能稳定，质量可靠； 主油缸独有内置双向卸荷阀，行程末端有效降低系统压力，保护整个液压系统经久耐用；
3.互锁保护：各动作关联互锁保护，防止误操作引起液压或机械故障，消除安全隐患；
4.结构件系高强钢制造，承载力强，不易变形。
勾臂式垃圾车液压系统：本车主要液压元件，均采用国际知名品牌意大利VPS公司生产的多路换向阀，保证了投入作业的液压部件可靠换向，确保作业油缸停留在任意位置；意大利HC公司出品的平衡阀，能够确保两主臂油缸同步运动,压力恒定，油缸动作平稳；美国PARKER公司出品的高压管路接头，承压高，密封性能好，为高压管路连接系统的产品。
钩臂垃圾车又称为车厢可卸式垃圾车，主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾，垃圾厢与底盘可彻底分离，具有结构合理，操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点，能实现一台车与多个垃圾厢联合作业，循环运输，充分提高车辆的运输能力。实现一车配带多箱循环转运，高效、节能、节约成本。
