【整车技术参数】 | |||||
产品名称 | 蓝牌大运5方勾臂垃圾车 | ||||
总质量(kg) | 4495 | 罐体容积(m3) | |||
额定质量(kg) | 845 | 外形尺寸(mm) | 5500X2020X2200 | ||
整备质量(kg) | 3470 | 货厢尺寸(mm) | XX | ||
额定载客(人) | 准拖挂车总质量(kg) | ||||
驾驶室准乘人数(人) | 2,3 | 鞍座载质量(kg) | |||
接近角/离去角(°) | 18/25,20/26 | 前悬/后悬(mm) | 1150/1050,1130/1070,1135/1065 | ||
轴荷(kg) | 1800/2695,1700/2795,1650/2845 | 车速(km/h) | 90 | ||
【底盘技术参数】 | |||||
底盘型号 | CGC1041HDD33F | 底盘名称 | 载货汽车底盘 | ||
名称 | 大运牌 | 生产企业 | 成都大运汽车集团有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 2800,2820,3100,3300,2600,3150,3200,3000 | ||||
轮胎规格 | 195/70R15LT,6.50R16LT,7.00R16LT 8PR,185R14LT,6.00R15,7.50R16 6PR,6.00-15,6.00R15LT,7.50R16LT 6PR,6.00-15LT | ||||
钢板弹簧片数 | 3/3+3,4/3+3,4/6+4,9/9+6,1/1+1,3/5+3,5/6+5,4/5+3,1/1,4/9+6,4/11+8,8/9+4,9/11+8,6/5+3,6/9+6,2/3+2 | 前轮距(mm) | 1460,1487,1540,1590,1665,1515,1630,1644,1804 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1370,1430,1480,1500,1540,1615,1650,1510,1800,1525 | ||
排放依据标准 | GB17691-2018国Ⅵ | ||||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
D20TCIF1 Q23-115E60 D20TCIF3 D20TCIF11 D20TCIF14 | 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 | 1999 2300 1999 1999 1999 | 93 85 85 93 75 | ||
◇底盘配置：835新奥普力单排，中德合资德威云内D20TCIF1(云内126)，法士特八档，1059后桥，700R16轮胎，180局部两层大梁，ABS、空调、电动门窗+遥控中控门锁、MP3(蓝牙)、70L镀锌板燃油箱（地下室专用底盘）

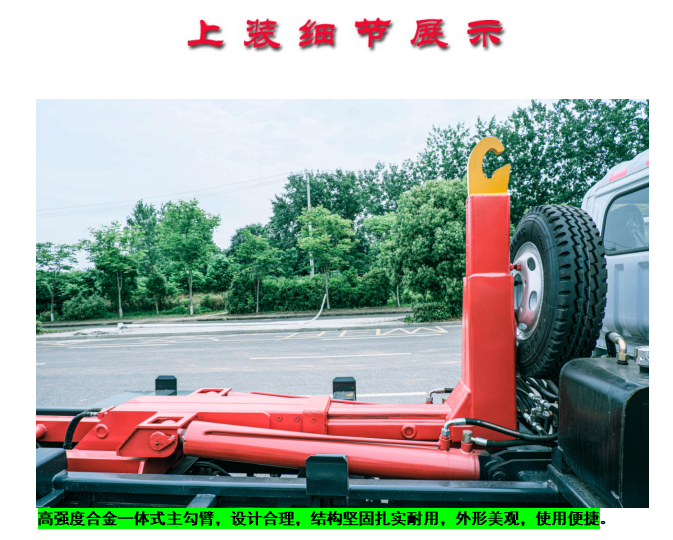

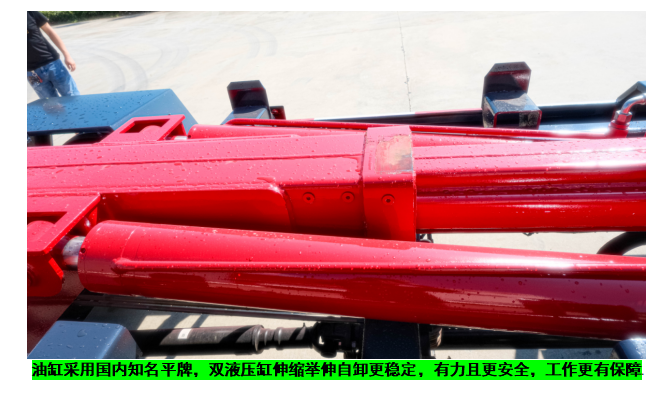

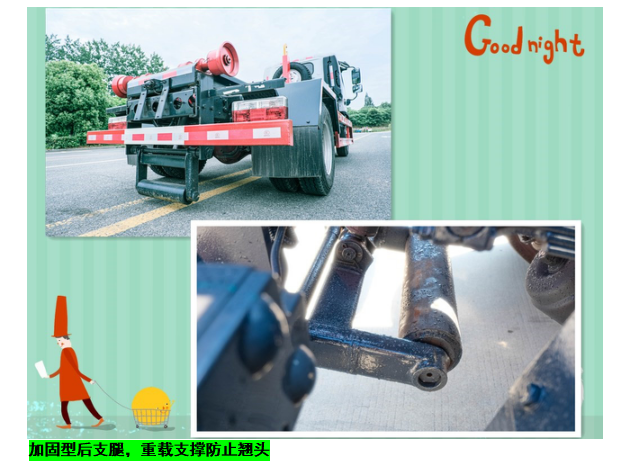

◇上装配置：强度合金钢一体式主勾臂，加强型副梁，铸钢尾托轮，手自一体室内外液压操控，上装提升能力3000KG, 液压完成上箱+下箱+锁紧+自卸等作业，实现一车配多箱的循环转运。可采用加强型上装，伸缩臂，油缸加粗，加装液压支腿，搭配建筑垃圾箱使用，提升能力7000Kg。

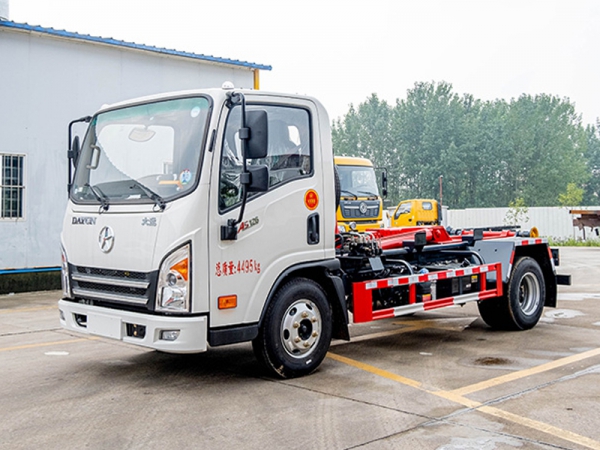

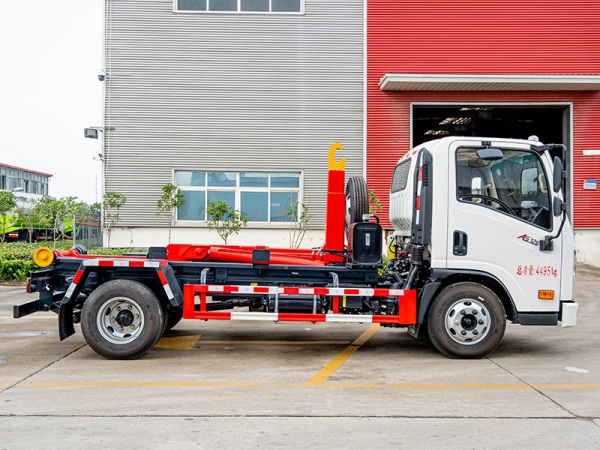

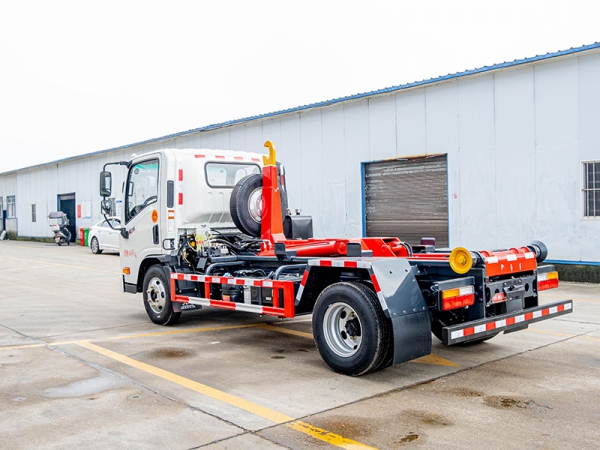

钩臂垃圾车又称为车厢可卸式垃圾车，主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾，垃圾厢与底盘可彻底分离，具有结构合理，操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点，能实现一台车与多个垃圾厢联合作业，循环运输，充分提高车辆的运输能力。实现一车配带多箱循环转运，高效、节能、节约成本。
1.行驶操作：行驶按一般汽车驾驶方法进行，行驶前应将车厢回复到初始位置，同时将取力器操作手柄推分开位置（电控系统将电磁离合器电源关闭），使取力器处于停止工作状态。
2.作业操作：
2.1 垃圾箱的钩装作业
步骤1拉起驾驶室内手刹手柄，使车辆处于驻车状态。

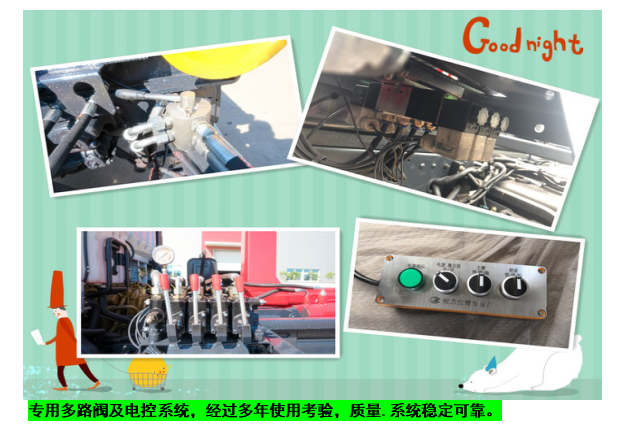

步骤2拿起驾驶室内电控操纵盒，先将盒上电源开关打开，使电源接通，电磁离合器工作（或将取力器操作手柄扳结合位置）；接着操纵盒上的勾臂旋钮“伸”位置不松手，主拉臂开始工作，拉臂油缸伸出，主拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准，松开旋钮。
步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态，如没有处于锁紧状态，应扳动锁紧手柄，确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。
步骤4观察垃圾厢垃圾投入门是否关闭，并让垃圾投入门处于锁紧状态，确保垃圾投入门锁紧后，方可进入一步操作。
步骤5当拉臂钩钩对准厢体弯钩时，扭住操纵盒上的勾臂旋钮“缩”位置不放，主拉臂油缸回收，拉臂钩钩住厢体弯钩，垃圾厢开始吊起，并继续勾上车。

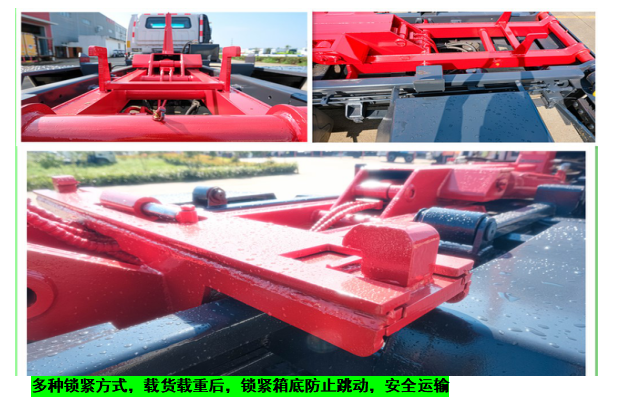

步骤6当垃圾厢体落放到副车架上后，松开盒勾臂旋钮，扭动操纵盒上的车厢按扭“锁紧”位置，锁紧油缸伸出，将主拉臂与副拉臂牢固锁紧在一起。
步骤7扭动盒上的电源旋钮，断开电控电源（或将取力器操作手柄扳分离位置）；
应严格按规定保养垃圾车，使各系统、各装置经常处于良好的技术状态，充分发挥其效能，减少油耗、节省开支，限度地延长垃圾车的使用寿命。
（一）底盘保养
底盘应严格遵守其使用说明书的规定，进行日、周例行保养。
（二）作业装置保养
作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态，允许其保养同底盘保养同步进行。
1.日保养
日保养主要以清洁，内容与垃圾车的使用中注意事项第3条内容相同。
2.作业100h保养
（1）检查紧固车厢、作业装置、轴等部位的连接螺栓；

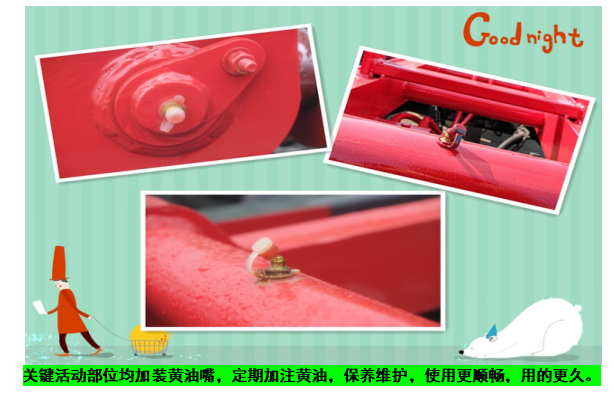

（2）按时对各润滑点加注润滑脂或润滑油；
（3）检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等，并检查有无油液 渗漏现象；
（4）检查取力器工作是否正常。
3.作业500h保养
（1）各作业装置中的零部件是否有轻微变形，必要时给予校正；
（2）检查密封胶条的磨损情况，必要时更换；
（3）检查液压元件是否能正常工作，必要时应拆检或更换。如果有油液渗漏现象，应更换密封件；
4.作业1500h保养
作业1500h保养是对各作业装置进行全面技术检查和调整，消除隐患。
（1）检查并修复各处焊缝，特别是各重要部位的焊缝；
（2）检查各装置零部件的磨损和操作情况，对磨损和操作严重者应予更换；
（3）检查各液压元件。
（4）清洗液压油箱，各滤油器、空气滤清器和液压管路，更换液压油。对有损伤的密封件和软管应予及时更换；
